陶瓷纖維濾管斷管、破損問題分析及對策

陶瓷纖維濾管在運行過程中發生斷裂或破損，是一個涉及產品制造、系統設計、安裝調試及運行維護等多方面的系統性問題。為幫助您更全面地理解和預防這一問題，現對陶瓷纖維濾管斷管問題的原因及對策進行梳理如下：

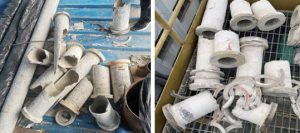

一、 濾管制造環節的固有缺陷是導致濾管強度不足及損壞的根本原因之一

1、法蘭固化強度不足

（1）問題原因：采用常規固化工藝，導致法蘭部分（厚度30mm）的固化深度不足（通常僅6-10mm），中心存在10-15mm的未完全固化“夾心層”。這使得法蘭部位硬度和結構強度顯著降低，在頻繁的反吹沖擊及機械應力下，易發生破裂或斷裂。

?（2）改進方向：中天威爾陶瓷纖維濾管所采用的深度固化技術，將中心未固化層厚度控制在3-5mm以內，顯著提升法蘭的整體固化強度和耐久性。

2、管體本身結構缺陷

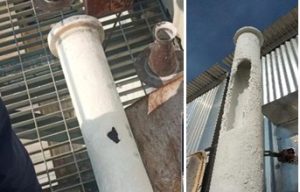

（1）問題原因：整體容積密度偏低。濾管在離心成型過程中，若存在布料不均或出料量不足等工藝問題，會導致濾管本體容積密度偏小。密度低的濾管其耐磨損和抗機械沖擊的能力會大幅下降。尤其是在距離法蘭500-1000mm的管體位置，最容易存在容積密度低于平均值的薄弱區域。該區域在反吹氣流作用下更易因磨損而產生破洞，最終導致斷裂。

（2）改進方向：中天威爾突破濾管成型技術難題，整根濾管尤其是法蘭前端，全部實現了濾料的均勻疊加布料，確保濾管整體強度。

二、 反吹清灰系統設計不合理會直接加速濾管的損壞

1、問題原因： 反吹壓力設置過高、噴吹氣流分布不均、噴吹頻率過于頻繁，都會對濾管，特別是上述提到的法蘭側薄弱區，造成過度的沖擊和磨損。

2、解決方案： 需根據過濾系統的實際運行工況，優化反吹系統的設計，包括選擇合適的噴吹壓力、脈沖寬度和周期，確保清灰效果的同時，最大限度降低對濾管的機械損傷。

三、 安裝與調試環節的操作不當是導致濾管非正常損壞的關鍵人為因素

? ? ? ?

? ? ? ?陶瓷纖維濾管安裝順序及配件要求：

1、陶瓷纖維濾管安裝順序： 纖維墊片 → 陶瓷濾管 → 文氏管 → 限位管 → 壓板。

2、密封墊片要求：墊片容重建議不低于200gkg/m3，厚度約20mm，壓縮后至約12mm。墊片質量或厚度不足，會影響密封和緩沖效果。

3、安裝壓板要求： 安裝時，壓板的壓緊力度必須均勻。若受力不均，會導致濾管在運行中晃動，不僅與相鄰部件碰撞，還會在法蘭處產生額外的彎曲應力，導致法蘭破裂或管體疲勞斷裂。

4、濾管調平：安裝完成后，需對同一花板上的所有濾管垂直度進行整體調平。運行中，濾管在反吹氣流作用下會發生不同幅度的擺動，相互碰撞，導致管體表面磨損或直接撞斷。

四、灰斗卸灰不及時

1、問題分析：灰斗錐體內的積灰未能及時卸除，當積灰高度淹沒濾管底部時，濾管下端被灰“抱死”。在系統進行卸灰時，堆積的粉塵對濾管形成巨大的側向壓力，可能“別斷”濾管。

2、規范卸灰制度：定期、及時卸灰，安裝高、低料位計進行自動監控，嚴禁灰斗高料位運行。

五、長期掛粉（“糊管”）導致的結構性斷裂

1、問題分析：脈沖閥出現故障，或噴吹程序出現故障導致脈沖閥不工作以及或噴吹管脫落，無法有效清除濾管表面的粉塵層。粉塵在濾管外壁持續積聚，形成厚厚的“粉餅”。這會導致系統阻力飆升，并給濾管帶來巨大持續負荷，最終因不堪重負而斷裂。

2、解決方案：對噴吹管進行加固固定，并定期檢查脈沖閥、電磁閥的工作狀態，確保反吹氣流暢通。

六、綜合預防措施建議

為避免陶瓷濾管斷管，必須采取“預防為主，全過程管理”的策略：

1、采購階段：嚴格把關產品質量，選擇高品質陶瓷纖維濾管。

2、安裝階段：嚴格執行安裝規范，確保密封有效、緊固均衡、全面調平。

3、運行維護階段：

① 智能清灰：優化反吹程序，監控系統壓差。

② 及時卸灰：避免灰斗高料位運行。

③ 定期點檢：檢查脈沖閥、噴吹管狀況，及時發現并處理潛在問題。

通過以上系統性的分析和控制，可以極大降低陶瓷纖維濾管斷管的風險，保障一體化系統的長期穩定運行。
